VALVOLA A 4 VIE PER L'INVERSIONE DI CICLO

Questo post è in risposta alle richieste di due lettori Giovanni e Flavio che chiedevano qualche chiarimento sul funzionamento della valvola a 4 vie.

Queste valvole sono usate maggiormente in condizionamento sulle pompe di calore per permettere di invertire il ciclo passando dal regime estivo (raffreddamento) al regime caldo (riscaldamento). Oggi sempre più spesso vengono usate in refrigerazione come sistema di sbrinamento visto che questo sistema risulta più efficiente e non si ha la necessità di usare grosse resistenze elettriche.

Dal disegno si deduce che essa è composta da : Una valvola principale a 4 vie e da una piccola elettrovalvola pilota a 3 vie la quale viene montata solitamente sul corpo della valvola principale.

Iniziamo parlando della valvola principale a 4 vie:

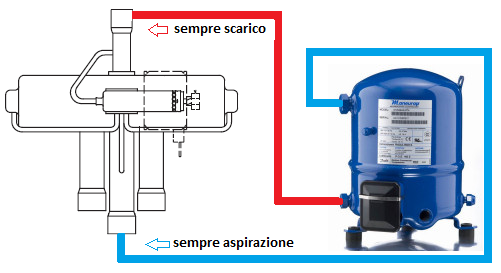

 Precisiamo che dei 4 collegamenti presenti sulla valvola principale, 3 li troviamo da un lato con al centro sempre l'aspirazione del compressore, e il quarto sull' altro lato che è sempre lo scarico del compressore.

 I passaggi interni sono commutabili grazie ad un gruppo mobile (posizione 3) di questo gruppo mobile fanno parte anche 2 pistoni (posizione 4) Ognuno dei due pistoni è fornito di un orifizio (posizione 5) ed inoltre è presente una valvola a spillo su ognuno dei 2 pistoni (posizione 6), in ultimo 3 capillari (posizione 7) sono saldati al corpo della valvola principale e collegati alla valvola pilota.

Ora per capirci meglio prendendo una valvola non collegata al circuito, e alimentando semplicemente la bobina sentiremmo solo il ticchettio della pilota 3 vie, ma nella valvola principale non succederebbe assolutamente niente questo perché essa per funzionare ha bisogno per forza che al suo interno siano presenti sia  l' alta pressione e sia la bassa pressione.



La mandate HP, e l'aspirazione del compressore sono sempre collegate come sopra rappresentato,ora a titolo di esempio per raffigurare meglio il funzionamento sostituiremo la valvola pilota a 3 vie con 2 rubinetti manuali (riferimento 5-6) Adesso passiamo al funzionamento vero e proprio: Al centro della valvola la HP esercita una forza sui 2 pistoni che spinge il gruppo verso sinistra (riferimento 1) e nello stesso tempo verso destra (riferimento 2) quindi cosa fa questo gruppo ?? Essendo queste due forze identiche si annullano. Ricordiamo pero' che i due pistoni presentano un orifizio, quindi la HP può passare dietro al pistone di sinistra (riferimento 3) e quindi si avrà una spinta del gruppo verso destra. Contemporaneamente la HP passa ugualmente dietro al pistone di destra (riferimento 4) ma siccome la valvola 6 è aperta e il diametro del capillare di collegamento è molto più grande del diametro dell'orifizio sul pistone, questo fa si che la massa di gas HP che attraversa questo orifizio sia subito aspirate dalla BP. La pressione dietro al pistone di destra (riferimento 4) si stabilizza con la BP. Alla fine la forza più grande dovuta alla HP spinge il gruppo verso destra mettendo in comunicazione la mandata del compressore con la tubazione di sinistra (riferimento 7) e l'aspirazione con la tubazione di destra (riferimento 8).

COMMUTAZIONE

Adesso applicando la HP sulla destra (valvola 6 chiusa) e la BP a sinistra (valvola 5 aperta) la forza dominante spinge il gruppo verso sinistra il quale mette in comunicazione la mandata con la tubazione di destra (riferimento 8) e l'aspirazione con la tubazione di sinistra (riferimento 7)

 (Alcuni costruttori per avere un effetto amplificato usano la pilota tre vie per aziona una piccola valvola quattro vie che a sua volta va a comandare la quattro vie principale)

Parliamo ora della valvola pilota:

Dalla descrizione si evince che il funzionamento della valvola 4 vie è possibile grazie alla differenza di pressione tra HP e BP. Per questo lavoro si utilizza la valvola pilota a 3 vie. La via centrale è la via in comune la quale è sempre collegata alla BP.

Quando la bobina non è alimentata la via di destra è chiusa e la via di sinistra è in comunicazione con la BP, viceversa quando la bobina è alimentata la via di destra è messa in comunicazione con la BP e la via di sinistra è chiusa.

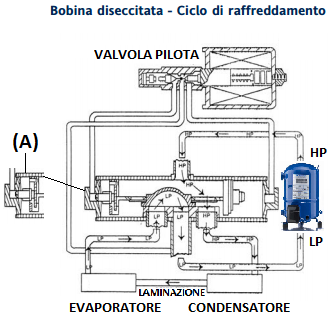

Circuito frigorifero a blocchi con valvola 4 vie.

Non essendo alimentata la bobina dell'elettrovalvola pilota la sua via di sinistra cosi come la parte sinistra del gruppo, è messa in comunicazione con la BP (teniamo sempre presente che il diametro del orifizio sul pistone è molto più piccolo del diametro dei capillari di collegamento) Visto che la HP è sulla destra del gruppo la differenza di pressione tende a spingere bruscamente sulla destra della valvola principale. Arrivando in fondo a sinistra lo spillo presente sul pistone (riferimento A) chiude l'orifizio di collegamento del capillare in modo che interrompa il passaggio di gas, diventato a quel punto inutile. A questo punto la pressione va di nuovo ad equilibrarsi con la HP a sinistra del gruppo ma siccome la HP si trova ugualmente a destra , il gruppo non potrà più cambiare posizione.

 Ora alimentando la bobina si mette in comunicazione la parte destra del gruppo con la BP ed il gruppo si sposta bruscamente verso destra. Arrivando a fine corsa lo spillo del pistone interrompe il passaggio di gas chiudendo il passaggio di collegamento del capillare.

Per ulteriori chiarimenti contattatemi.
